美標氣動閘閥
美標氣動閘閥
口徑：DN50~800mm
特點：防爆、開關、定位器
介質任意流向、通道流暢
耐高溫、耐高壓、耐腐蝕、耐磨損、應用廣泛
帶有緩沖機構、手動轉換機構、靈活可靠
彈性楔形閘板、自動補償功能、密封性好、使用壽命長
特點：防爆、開關、定位器
介質任意流向、通道流暢
耐高溫、耐高壓、耐腐蝕、耐磨損、應用廣泛
帶有緩沖機構、手動轉換機構、靈活可靠
彈性楔形閘板、自動補償功能、密封性好、使用壽命長
分享到：
| 技術規范 | |||
| 設計依據 | GB標準 | ANSI標準 | |
| 設計標準 | GB/12237 | ANSI B16.34 | |
| 結構長度 | 對夾連接 | GB/12221 | ANSI B16.10 |
| 連接法蘭尺寸 | GB/9113、JB/T79 | ANSI B16.5 | |
| 實驗和檢驗 | JB/T9092 | API 598 | |
| 備注：系列球閥結構長度及連接尺寸可根據客戶要求設計制造 | |||
| 技術參數 | |
| 公稱通徑 | DN50~800mm |
| 連接方式 | 法蘭 |
| 氣缸形式 | 雙作用 |
| 控制方式 | 開關型、調節型 |
| 公稱壓力 | 16、25、40bar（如需更高壓力訂貨時請注明） |
| 氣源壓力 | 單作用:5~8bar |
| 介質溫度 | W3:-30~425℃ W4:-40~425℃ |
| 環境溫度 | 標準型:-20~80℃ |
| 閥體材質 | 碳鋼（C）、不銹鋼（P4、P6） |
| 密封材質 | 金屬硬密封（H）、硬質合金（Y） |
| 備注：其他特殊密封材質或特殊溫度亦可根據客戶要求設計選型 | |
| 主要零件材質表 | ||||
| 序號 | 零件名稱 | 材質 | ||
| C | P4 | P6 | ||
| 1 | 閥體 | WCB | ZG1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 2 | 螺帽 | 35 | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 3 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 4 | 閘板 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 5 | 閥桿 | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 6 | 墊片 | 不銹鋼+柔性石墨 | 不銹鋼+柔性石墨 | 不銹鋼+柔性石墨 |
| 7 | 閥蓋 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 8 | 螺帽 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 9 | 吊環螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 10 | 螺帽 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 11 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 12 | 填料 | 柔性石墨 | 柔性石墨 | 柔性石墨 |
| 13 | 填料壓套 | WCB | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 14 | 填料壓板 | WCB | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 15 | 螺帽 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 備注：主要零部件及密封圈的材質亦可根據實際工況或客戶要求設計選型 | ||||

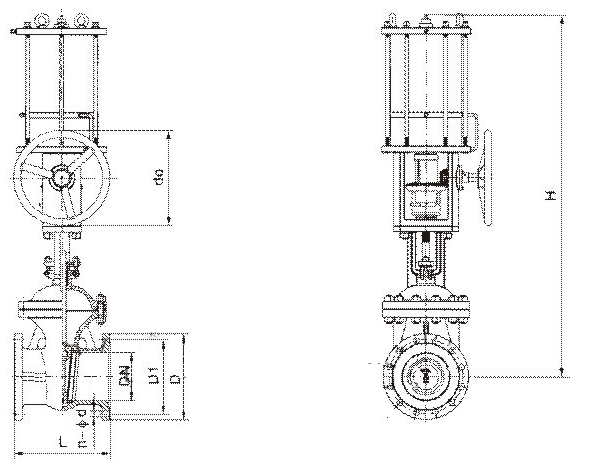

| 主要外形尺寸-PN16(16bar) | |||||||||||
| 公稱 通徑 [DN] | 外形尺寸 | 連接尺寸 | |||||||||
| L | H | H1 | H2 | do | D | D1 | D2 | C | f | N-D | |
| 50 | 250 | 790 | 420 | 840 | 180 | 165 | 125 | 99 | 20 | 3 | 4-18 |
| 80 | 280 | 910 | 460 | 990 | 200 | 200 | 160 | 132 | 20 | 3 | 8-18 |
| 100 | 300 | 1050 | 560 | 1150 | 250 | 220 | 180 | 156 | 22 | 3 | 8-18 |
| 150 | 350 | 1240 | 660 | 1390 | 320 | 285 | 240 | 211 | 14 | 3 | 8-22 |
| 200 | 400 | 1520 | 810 | 1720 | 400 | 340 | 295 | 266 | 24 | 3 | 12-22 |
| 250 | 450 | 1700 | 930 | 1950 | 400 | 405 | 355 | 319 | 26 | 3 | 12-26 |
| 300 | 500 | 1930 | 1090 | 2230 | 450 | 460 | 410 | 370 | 28 | 4 | 12-26 |
| 350 | 550 | 2160 | 1230 | 2510 | 450 | 520 | 470 | 429 | 30 | 4 | 16-26 |
| 400 | 600 | 1330 | 1360 | 2730 | 500 | 580 | 525 | 480 | 32 | 4 | 16-30 |
| 450 | 650 | 2540 | 1510 | 2990 | 500 | 640 | 585 | 548 | 34 | 4 | 20-30 |
| 500 | 700 | 2750 | 1660 | 2150 | 550 | 715 | 650 | 609 | 36 | 4 | 20-33 |
| 600 | 800 | 3080 | 1910 | 3680 | 550 | 840 | 770 | 720 | 38 | 5 | 20-36 |
| 700 | 900 | 3570 | 2200 | 4270 | 600 | 910 | 840 | 794 | 40 | 5 | 24-36 |
| 800 | 1000 | 1025 | 950 | 901 | 42 | 5 | 24-39 | ||||
| 附件選型 | |
| 電磁閥 | 雙作用選二位五通、單作用二位五通、單電控雙電控訂貨時注明 |
| 氣源處理三聯件 | 對氣源進行穩壓、過濾、氣缸潤滑 |
| 限位開關 | 遠程反饋開關信號 |
| 手操機構 | 可實現手動開、關閥門 |
| 定位器 | 輸入模擬量信號（4-20mA或者0-10V），調節閥門開度 |
| 備注 | 以上附件不是標準配件，如需配置訂貨時候注明，電磁閥和限位開關有分防爆和不防爆，如需防爆還要注明防爆等級 |
| 主要外形尺寸-PN25(25bar) | |||||||||||
| 公稱 通徑 [DN] | 外形尺寸 | 連接尺寸 | |||||||||
| L | H | H1 | H2 | do | D | D1 | D2 | C | f | N-D | |
| 50 | 250 | 790 | 420 | 840 | 180 | 165 | 125 | 99 | 20 | 3 | 4-18 |
| 80 | 280 | 910 | 460 | 990 | 200 | 200 | 160 | 132 | 24 | 3 | 8-18 |
| 100 | 300 | 1050 | 560 | 1150 | 250 | 235 | 190 | 156 | 24 | 3 | 8-22 |
| 150 | 350 | 1240 | 660 | 1390 | 320 | 300 | 250 | 211 | 28 | 3 | 8-26 |
| 200 | 400 | 1520 | 810 | 1720 | 400 | 360 | 310 | 274 | 30 | 3 | 12-26 |
| 250 | 450 | 1700 | 930 | 1950 | 400 | 425 | 370 | 330 | 32 | 3 | 12-30 |
| 300 | 500 | 1930 | 1090 | 2230 | 450 | 485 | 430 | 389 | 34 | 4 | 16-30 |
| 350 | 550 | 2160 | 1230 | 2510 | 450 | 555 | 490 | 448 | 38 | 4 | 16-33 |
| 400 | 600 | 1330 | 1360 | 2730 | 500 | 620 | 550 | 503 | 40 | 4 | 16-36 |
| 450 | 650 | 2540 | 1510 | 2990 | 500 | 670 | 600 | 548 | 42 | 4 | 20-36 |
| 500 | 700 | 2750 | 1660 | 2150 | 550 | 730 | 660 | 609 | 44 | 4 | 20-36 |
| 600 | 800 | 3080 | 1910 | 3680 | 550 | 845 | 770 | 720 | 46 | 4 | 20-39 |
| 700 | 900 | 3570 | 2200 | 4270 | 600 | 960 | 875 | 820 | 50 | 5 | 24-42 |
| 800 | 1000 | 1085 | 990 | 928 | 54 | 5 | 24-48 | ||||
| 主要外形尺寸-PN40(40bar) | ||||||||||||
| 公稱 通徑 [DN] | 外形尺寸 | 連接尺寸 | ||||||||||
| L | H | H1 | H2 | do | D | D1 | D2 | C | D3xX | f | N-D | |
| 50 | 250 | 790 | 420 | 840 | 180 | 165 | 125 | 99 | 20 | 88x4 | 3 | 4-18 |
| 80 | 310 | 910 | 460 | 990 | 200 | 200 | 160 | 132 | 24 | 121x4 | 3 | 8-18 |
| 100 | 350 | 1050 | 560 | 1150 | 250 | 235 | 190 | 156 | 24 | 150x4.5 | 3 | 8-22 |
| 150 | 450 | 1240 | 660 | 1390 | 320 | 300 | 250 | 211 | 28 | 204x4.5 | 3 | 8-26 |
| 200 | 550 | 1520 | 810 | 1720 | 400 | 375 | 320 | 284 | 34 | 260x4.5 | 3 | 12-30 |
| 250 | 650 | 1700 | 930 | 1950 | 400 | 450 | 385 | 315 | 38 | 313x4.5 | 3 | 12-33 |
| 300 | 750 | 1930 | 1090 | 2230 | 450 | 515 | 450 | 409 | 42 | 364x4.5 | 4 | 16-33 |
| 350 | 850 | 2160 | 1230 | 2510 | 450 | 580 | 510 | 465 | 46 | 422x5 | 4 | 16-36 |
| 400 | 950 | 2330 | 1360 | 2730 | 500 | 660 | 585 | 535 | 50 | 474x5 | 4 | 16-39 |
| 450 | 1050 | 2540 | 1510 | 2990 | 500 | 685 | 610 | 560 | 50 | 524x5 | 4 | 20-39 |
| 500 | 1150 | 2750 | 1660 | 3250 | 550 | 755 | 670 | 615 | 52 | 576x5 | 4 | 20-42 |
| 600 | 1350 | 3080 | 1910 | 3680 | 550 | 890 | 795 | 735 | 60 | 676x5 | 5 | 24-48 |
